X35B3桌面型真空旋盖机

X35B3桌面型真空旋盖机

产品内容

X35B3 型桌面型真空旋盖机,采用应用于旋盖机及封罐机的开启式全密封真空室技术,属半自动机型,人工配盖,人工进出瓶,手动关闭真空室。机器内部采用气动执行装置驱动旋盖,采用精确控制执行件气压实现扭矩控制,属于非摩擦式扭力限制使用寿命更长;由于采用可靠的全密封技术,配置小功率真空泵即可达到理想的真空度,真空度可按需设定。X35 系列机型具有经济性、广泛适用性、易用性、可靠性和移动性,适合小型生产车间、特殊规格用途、以及实验室使用。

  X35B3 型是X35 系列经两次改进的较新版,与前一版本相比主要改进:
1.采用可调定瓶件,彻底解决更换瓶形件的问题,可快速完成从两个不同直径或截面形状及高度不同的瓶形之间转换,无需更换零件;
2.采用线性运动组件和整体式气动执行扭力组件,进一步提升了扭盖质量和操作性能;
3.采用台湾产优质PLC(程序控制器),比上一版本继电器逻辑电路更加可靠;
4.采用气动真空切换阀,使真空响应更快;
5.标配专用可组装底座,可落地使用更加灵活。

产品参数 电 源:220V 交流(照明电);
压缩空气:泵流量要求0.11 立方每分钟以上,0.7 兆帕(7 公斤每平方厘米);
真空泵配置:要求抽气量每秒8 升以上,极限压力根据用户不同需要,要求高真空度的用户推荐配置极限压力-0.096Mpa 的水环真空泵或双级旋片泵或其它形式的真空泵。推荐真空泵型号2X-8A(双级旋片真空泵,管口连接形式)。
(以上空压源和真空源的配置参数均为单机要求,供参考。)
适用盖型范围:按QB/T 1499-2000 标准的一般盖型范围,盖外经范围在33.5-85毫米.盖厚度8.6-12.65 毫米。
适用瓶子范围:瓶口尺寸应当适用QB/T 1499-2000 标准所规定的各标准盖型以及此范围内的非标盖型。瓶身可以是圆形和非圆形截面的,瓶身较大处的包容圆直径应在110 毫米以内,瓶高不超过180 毫米
机器外形尺寸:宽350 毫米、高790 毫米、深460 毫米

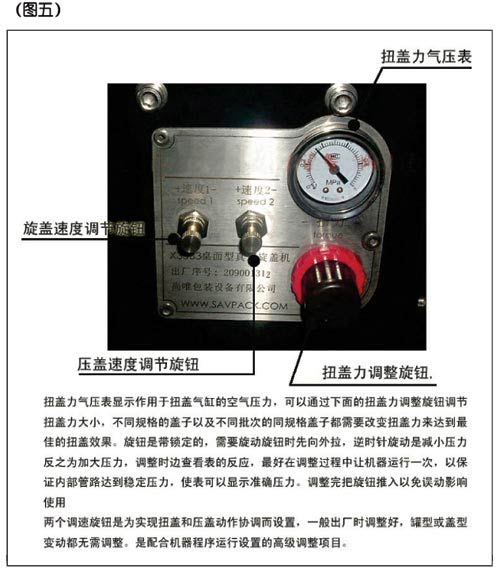

机器各部位说明
常见故障排除

机器设计图
